通過以下幾個實驗，可以學會松下可調電阻的質量檢測方法，并進一步熟悉萬用表的操作，特別是萬用表的電阻擋操作方法。松下可調電阻的使用說明和操作細節本篇文章就不再?gòu)?qiáng)調了。

1.用指針式萬用表測量松下可調電阻實驗

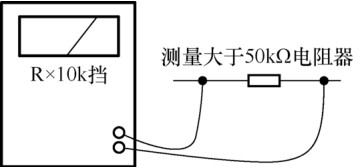

(1)測量一個阻值是否大于 5 0 k? 電阻器。圖5-27是測量不同阻值變化大于50k?電阻器時接線方式示意圖。萬用表可以置于其中電阻R×10k擋，接線設計方法同R×1擋時一樣，表中讀出的數值要× 10k?。

圖 5-27 測量阻值大于 50kΩ 電阻器時接線示意圖

重要提示

如果儀表針不動，首先檢查萬用表有一堆電池，不像普通電池，是方形的。

如果這種電池不被充電時，測量不影響其他電子齒輪阻塞。

在電阻擋我們使用管理過程中，如果表針過分偏向左側或右側，說明量程進行選擇方法不當，可以得到改變量程后再次測量。

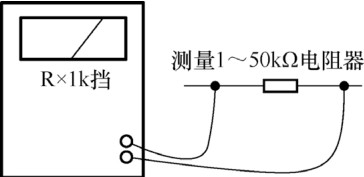

(2)測量的電阻為1?50kΩ的電阻器。圖5-26是在布線1?50kΩ的電阻器的電阻的測定的示意圖。萬用表電阻R×1k擋一樣，當要讀出的×1kΩ的R×，表中的值的齒輪布線方法。

圖 5-26 測量一個阻值 1～50kΩ 電阻器時接線方式示意圖

重要提示

根據不同阻值選擇合適的量程，其原理是測量時針應落在表盤的中間區域。 如果測量時針沒有落在刻度盤中間，調整測量范圍。

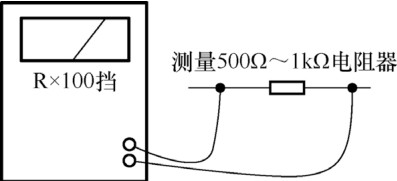

(3)測量電阻值500 ~ 1k 電阻器。圖5-25是測量500 ~ 1k 電阻器電阻值的接線示意圖。萬用表放在電阻器 r100塊上。布線方法和 r1街區一樣。表上顯示的數值是100。

圖5-25接線圖測量的電阻500Ω?1kΩ電阻

不同的萬用表中電阻的量程擋位有所了解不同，有的為五擋，有的則比較少。

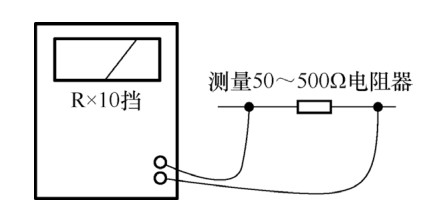

(4)電阻的測定50?500Ω電阻器。圖5-24是布線電阻的示意圖測定50?500Ω電阻器。萬用表電阻R×10塊，像齒輪時R×，讀取在表中×10Ω的值布線方法，被讀出作為示于表30中，電阻器30應該×10Ω，300Ω相等。

圖 5-24 測量一個阻值 50～500Ω 電阻器時接線方式示意圖

如果R×10不正確，應在R×10下進行零調整，然后進行測量。

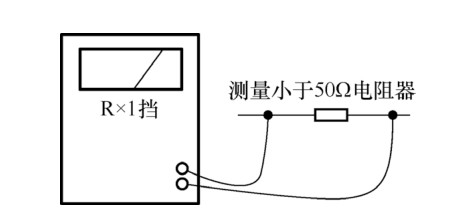

(5)測量小于50的電阻器。圖5-23是測量小于50的電阻器的接線示意圖。當萬用表放置在電阻 r1中，兩根桿連接到電阻器的兩個引腳中的任何一個時，表針應偏轉到右邊，指向電阻器的標稱電阻值，如10電阻器，表針應停在刻度盤上的10點處。

重要提示

如果可以測量結果與系統標稱值相差一個很大，首先需要進行研究電阻R×1擋下的校零。 如果校零正確， 說明該電阻器阻值選擇不對， 電阻器損壞。

2.用數字式萬用表測量電松下可調電阻實驗

圖5-28所示通過數字式或者萬用表進行顯示該電阻器為7k?。找一只普通電阻器，置電阻擋于適當選擇量程，表棒不分紅、黑，分別接電阻器的兩根輸入引腳。

圖 5-28 數字式萬用表顯示示意圖

重要提示

檢測松下可調電阻，特別是測量幾十千歐以上阻值的電阻器，手不要接觸到電阻器引腳和測量表筆棒，否則人體電阻將影響測量結果。
