電子電路中大量地使用各種形式的分壓電路，即由松下可調電阻、相應電容、二極管、三極管等元器件構成的分壓電路，而其中松下可調電阻分壓電路時最基本的分壓電路。由于是基礎，所以我們必須深度理解，完全掌握其電路工作原理和電路分析方法。

      交流信號在電子電路中不只是需要放大，更多的是需要在局部電路中進行恰當衰減，信號的這一過程由分壓電路來完成，如果直流電壓太高時，也可以通過分壓電路將直流電壓下降一些，取得所需要的直流電壓。

松下可調電阻分壓電路的工作原理

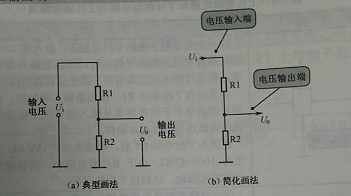

典型的電阻分壓電路

     以上圖為例，圖所示是典型的是松下可調電阻分壓電路，松下可調電阻分壓電路由R1和R2兩只電阻構成。電路中有電壓輸入端和電壓輸出端。

一、 松下可調調電阻分壓電路的特征

根據松下可調電阻的結構電路特征可以在眾多電路中分辨出分壓電路，輸入U(xiǎn)i加在電阻R1和R2上，輸出電壓Uo為串聯電路中下面一直電阻R2上的電壓，這種形式的電路稱為分壓電路。分析松下可調電阻分壓電路有以下兩個關鍵點：

1、 分析輸入點藥回路及找出輸入端。

2、 找出電壓輸出端。

二、 松下可調電阻分壓電路輸入回路

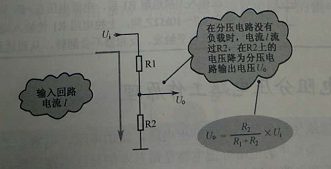

如下圖所示，為松下可調電阻分壓電路輸入回路示意圖

電阻分壓電路輸入回路示意圖

從電路中可以看出，輸入電壓加到分壓電阻R1和R2上，輸入電壓產生的電流流過R1和R2。

三、 找出松下可調電阻分壓電路輸出端

分壓電路輸出的信號電壓要送到下一級電路中，理論上下一級電路的輸入端就是分壓電路的輸出端，如下圖所示是分壓電路輸出端與后級電路輸入端關系示意圖。

分壓電路輸出端與后級電路輸入端關系示意圖

但是識圖中用這種方法的可操作性差，因?yàn)橛袝r(shí)分析出下一級電路的輸入端比較困難，特別是對初學者而言。

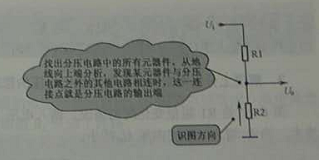

下圖所示是識別分壓電路輸出端更為簡便的方法示意圖。

識別分壓電路輸出端更為簡便的方法示意圖

通過以上的講解，我們對松下可調電阻分壓電路工作原路有了一定的了解，這只是一部分，如需了解更多，請關注www.huaqiang998.com,靜候佳音。
